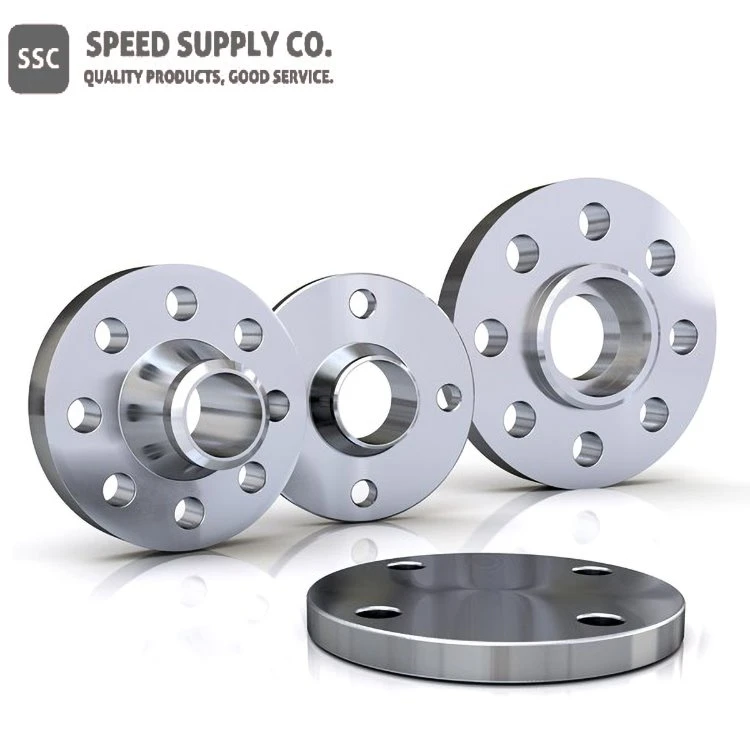

Титановые фланцы

Титановые фланцы

Материал: титан CP и титановый сплав: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Отправить запрос

Особенности

Материал:

CP Титан и титановый сплав: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

Стандарт:

ASTM, AMSE/ANSI и DIN

Размер:

от 1/2" до 24" NPS

Описание титановых фланцев

Титановые фланцы используются для соединения труб, насосов, клапанов и других компонентов трубопровода вместе для создания сети трубопроводов. Они используются для разделения трубных сетей для облегчения осмотра и очистки и могут быть привинчены или приварены к трубам. Фланцевые соединения обычно скрепляются болтами с прокладкой между ними.

SSC производит и хранит широкий ассортимент обычных фланцев, в том числе:

● Фланец с приварной шейкой

● Накидной фланец

● Фланец под сварку враструб

● Фланец внахлестку

● Фланец с резьбой

● Глухой фланец

● Фланец с отверстием

● Заготовка для очков

Фланцы обычно определяются и производятся в соответствии со стандартом ASME B16.5 для трубных фланцев и фланцевых фитингов, и мы поддерживаем ряд позиций на складе для немедленной отправки. В дополнение к стандартным фланцам мы можем изготовить специальные фланцы на заказ, в том числе переходные / расширительные фланцы, фланцы с длинной шейкой и фланцы с диафрагмой.

Титановые фланцы наиболее известны своей прочностью, легкостью и коррозионной стойкостью. Одно из свойств, которое выделяется по сравнению с другими металлическими фланцами, заключается в том, что титановые накладки-на фланцах имеют самое высокое отношение прочности-к-весу при плотности 4,51 г/см3. Например, титан класса 5 в 4 раза прочнее нержавеющей стали 316 при почти вдвое меньшем весе. Это делает фланцы с длинной приварной горловиной из титана идеальными для применений, требующих легкости и высокой прочности, таких как нефть и газ (скважины), военные и спортивные товары. Титановые глухие фланцы представляют собой -сплав с высокими эксплуатационными характеристиками, который значительно выигрывает от двойного плавления в процессе электрошлакового рафинирования (ЭШР). Для этих титановых глухих фланцев с высокой ступицей нет необходимости в термообработке после сварки. Однако тщательная очистка после сварки имеет решающее значение для оптимальной коррозионной стойкости титанового приварного фланца, иначе существует риск загрязнения и охрупчивания.

SSC предлагает широкий выбор титановых фланцев, фитингов и нестандартных компонентов. Нет коммерчески доступного материала, столь же прочного, как титан, в расчете на фунт за фунт.

Титан класса 2 наиболее часто используется в производстве трубной арматуры и фитингов, так как обладает высокой прочностью и коррозионной стойкостью. Большинство нашей продукции будет соответствовать стандарту ASTM B381 Grade 2, учитывая ее доступность и устойчивость к окислению, как и судовое оборудование, в котором используется нержавеющая сталь 316. Мы также предлагаем титан марки 12, который сохраняет превосходную прочность при более высоких температурах и известен своей ковкостью и свариваемостью. Титан часто используется в приложениях, требующих работы при высоких температурах и давлении, но с меньшим весом. Некоторыми прекрасными примерами являются компоненты для аэрокосмической промышленности (каркасы летательных аппаратов) и современное военное оборудование. Благодаря своей превосходной коррозионной стойкости в морских условиях и при использовании хлоридов титановые фланцы также популярны в качестве компонентов морского бурения и узлов теплообменников.

Титан и его сплавы могут подвергаться горячей или холодной штамповке, сохраняя при этом свои превосходные механические свойства. При этом титан весит гораздо меньше обычной стали (примерно на 40-45 процентов меньше). Несмотря на то, что наши титановые фланцы и фитинги не такие легкие, как алюминиевые, с ними проще обращаться в процессе сварки и монтажа.

Спецификация титановых фланцев

Титановая накладка-на фланце

image003(001)

Титановая накладка-на фланце (выступ)
от 1/2" до 24" NPS

Титановая накладка класса 150-на фланце

Титановая накладка класса 150-на фланце

Ном. Размер трубы

Диаметр фланца

Фланец Толстый

Диаметр ступицы На базе

Диаметр поднятого лица.

Количество отверстий

Диам. болтов

Диам. болтового круга

Диаметр отверстия

Длина через концентратор

1/2

3-1/2

7/16

1-3/16

1-3/8

4

1/2

2-3/8

0.88

5/8

3/4

3-7/8

1/2

1-1/2

1-11/16

4

1/2

2-3/4

1.09

5/8

1

4-1/4

9/16

1-15/16

2

4

1/2

3-1/8

1.36

11/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

4

1/2

3-1/2

1.70

13/16

1-1/2

5

11/16

2-9/16

2-7/8

4

1/2

3-7/8

1.95

7/8

2

6

3/4

3-1/16

3-5/8

4

5/8

4-3/4

2.44

1

2-1/2

7

7/8

3-9/16

4-1/8

4

5/8

5-1/2

2.94

1-1/8

3

7-1/2

15/16

4-1/4

5

4

5/8

6

3.57

1-3/16

3-1/2

8-1/2

15/16

4-13/16

5-1/2

8

5/8

7

4.07

1-1/4

4

9

15/16

5-5/16

6-3/16

8

5/8

7-1/2

4.57

1-5/16

5

10

15/16

6-7/16

7-5/16

8

3/4

8-1/2

5.66

1-7/16

6

11

1

7-9/16

8-1/2

8

3/4

9-1/2

6.72

1-9/16

8

13-1/2

1-1/8

9-11/16

10-5/8

8

3/4

11-3/4

8.72

1-3/4

10

16

1-3/16

12

12-3/4

12

7/8

14-1/4

10.88

1-15/16

12

19

1-1/4

14-3/8

15

12

7/8

17

12.88

2-3/16

14

21

1-3/8

15-3/4

16-1/4

12

1

18-3/4

14.14

2-1/4

16

23-1/2

1-7/16

18

18-1/2

16

1

21-1/4

16.16

2-1/2

18

25

1-9/16

19-7/8

21

16

1-1/8

22-3/4

18.18

2-11/16

20

27-1/2

1-11/16

22

23

20

1-1/8

25

20.20

2-7/8

24

32

1-7/8

26-1/8

27-1/4

20

1-1/4

29-1/2

24.25

3-1/4

Титановая накладка класса 300-на фланце

SS 300 Титановый фланец

Ном. Размер трубы

Диаметр фланца

Фланец Толстый

Диаметр ступицы На базе

Диаметр поднятого лица.

Количество отверстий

Диам. болтов

Диам. болтового круга

Диаметр отверстия

Длина через концентратор

1/2

3-3/4

9/16

1-1/2

1-3/8

4

1/2

2-5/8

0.88

7/8

3/4

4-5/8

5/8

1-7/8

1-11/16

4

5/8

3-1/4

1.09

1

1

4-7/8

11/16

2-1/8

2

4

5/8

3-1/2

1.36

1-1/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

4

5/8

3-7/8

1.70

1-1/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

4

3/4

4-1/2

1.95

1-3/16

2

6-1/2

7/8

3-5/16

3-5/8

8

5/8

5

2.44

1-5/16

2-1/2

7-1/2

1

3-15/16

4-1/8

8

3/4

5-7/8

2.94

1-1/2

3

8-1/4

1-1/8

4-5/8

5

8

3/4

6-5/8

3.57

1-11/16

Титановый глухой фланец (выступ)

image005(001)

Заглушка из титана

1/2"-24" ASME B16.5

от 12 до 60 дюймов (MSS)

Класс от 150 до 2500

Титановый глухой фланец класса 150

Титановый глухой фланец класса 150

Ном. Размер трубы

Диаметр фланца

Фланец Толстый

Диаметр поднятого лица.

Количество отверстий

Диам. болтов

Диам. болтового круга

1/2

3-1/2

7/16

1-3/8

4

1/2

2-3/8

3/4

3-7/8

1/2

1-11/16

4

1/2

2-3/4

1

4-1/4

9/16

2

4

1/2

3-1/8

1-1/4

4-5/8

5/8

2-1/2

4

1/2

3-1/2

1-1/2

5

11/16

2-7/8

4

1/2

3-7/8

2

6

3/4

3-5/8

4

5/8

4-3/4

2-1/2

7

7/8

4-1/8

4

5/8

5-1/2

3

7-1/2

15/16

5

4

5/8

6

3-1/2

8-1/2

15/16

5-1/2

8

5/8

7

4

9

15/16

6-3/16

8

5/8

7-1/2

5

10

15/16

7-5/16

8

3/4

8-1/2

6

11

1

8-1/2

8

3/4

9-1/2

8

13-1/2

1-1/8

10-5/8

8

3/4

11-3/4

10

16

1-3/16

12-3/4

12

7/8

14-1/4

12

19

1-1/4

15

12

7/8

17

14

21

1-3/8

16-1/4

12

1

18-3/4

16

23-1/2

1-7/16

18-1/2

16

1

21-1/4

18

25

1-9/16

21

16

1-1/8

22-3/4

20

27-1/2

1-11/16

23

20

1-1/8

25

24

32

1-7/8

27-1/4

20

1-1/4

29-1/2

Титановый глухой фланец класса 300

Титановый глухой фланец класса 300

Ном. Размер трубы

Диаметр фланца

Фланец Толстый

Диаметр поднятого лица.

Количество отверстий

Диам. болтов

Диам. болтового круга

1/2

3-3/4

9/16

1-3/8

4

1/2

2-5/8

3/4

4-5/8

5/8

1-11/16

4

5/8

3-1/4

1

4-7/8

11/16

2

4

5/8

3-1/2

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1-1/2

6-1/8

13/16

2-7/8

4

3/4

4-1/2

2

6-1/2

7/8

3-5/8

8

5/8

5

2-1/2

7-1/2

1

4-1/8

8

3/4

5-7/8

3

8-1/4

1-1/8

5

8

3/4

6-5/8

Титановый фланец с приварной горловиной


От 1/2 до 60 дюймов NPS (ANSI) [только с выступом] Класс от 150 до 2500
От 12 до 60 дюймов NPS (MSS) от класса 150 до класса 900 [с выступом] от класса 300 до класса 900 [кольцо-соединения]

Фланец с приварной горловиной из титана класса 150

Фланец с приварной горловиной из титана класса 150

Ном. Размер трубы

Диаметр фланца

Фланец Толстый

Диаметр ступицы На базе

Диаметр поднятого лица.

Диаметр ступицы в точке сварки

№ из<>

Диам. болтов

Диам. болтового круга

Диаметр отверстия

Длина через концентратор

1/2

3-1/2

7/16

1-3/16

1-3/8

0.84

4

1/2

2-3/8

0.62

1-7/8

3/4

3-7/8

1/2

1-1/2

1-11/16

1.05

4

1/2

2-3/4

0.82

2-1/16

1

4-1/4

9/16

1-15/16

2

1.32

4

1/2

3-1/8

1.05

2-3/16

1-1/4

4-5/8

5/8

2-5/16

2-1/2

1.66

4

1/2

3-1/2

1.38

2-1/4

1-1/2

5

11/16

2-9/16

2-7/8

1.90

4

1/2

3-7/8

1.61

2-7/16

2

6

3/4

3-1/16

3-5/8

2.38

4

5/8

4-3/4

2.07

2-1/2

2-1/2

7

7/8

3-9/16

4-1/8

2.88

4

5/8

5-1/2

2.47

2-3/4

3

7-1/2

15/16

4-1/4

5

3.50

4

5/8

6

3.07

2-3/4

3-1/2

8-1/2

15/16

4-13/16

5-1/2

4.00

8

5/8

7

3.55

2-13/16

4

9

15/16

5-5/16

6-3/16

4.50

8

5/8

7-1/2

4.03

3

5

10

15/16

6-7/16

7-5/16

5.56

8

3/4

8-1/2

5.05

3-1/2

6

11

1

7-9/16

8-1/2

6.63

8

3/4

9-1/2

6.07

3-1/2

8

13-1/2

1-1/8

9-11/16

10-5/8

8.63

8

3/4

11-3/4

7.98

4

10

16

1-3/16

12

12-3/4

10.75

12

7/8

14-1/4

10.02

4

12

19

1-1/4

14-3/8

15

12.75

12

7/8

17

12.00

4-1/2

14

21

1-3/8

15-3/4

16-1/4

14.00

12

1

18-3/4

13.25

5

16

23-1/2

1-7/16

18

18-1/2

16.00

16

1

21-1/4

15.25

5

18

25

1-9/16

19-7/8

21

18.00

16

1-1/8

22-3/4

17.25

5-1/2

20

27-1/2

1-11/16

22

23

20.00

20

1-1/8

25

19.25

5-11/16

24

32

1-7/8

26-1/8

27-1/4

24.00

20

1-1/4

29-1/2

23.25

6

Фланец с приварной горловиной из титана класса 300

Фланец с приварной горловиной из титана класса 300

Ном. Размер трубы

Диаметр фланца

Фланец Толстый.

Диаметр ступицы На базе

Диаметр поднятого лица.

Диаметр ступицы В точке сварки

Количество отверстий

Диам. болтов

Диам. болтового круга

Диаметр отверстия

Длина через концентратор

1/2

3-3/4

9/16

1-1/2

1-3/8

0.84

4

2-5/8

1/2

0.62

2-1/16

3/4

4-5/8

5/8

1-7/8

1-11/16

1.05

4

3-1/4

5/8

0.82

2-1/4

1

4-7/8

11/16

2-1/8

2

1.32

4

3-1/2

5/8

1.05

2-7/16

1-1/4

5-1/4

3/4

2-1/2

2-1/2

1.66

4

3-7/8

5/8

1.38

2-9/16

1-1/2

6-1/8

13/16

2-3/4

2-7/8

1.90

4

4-1/2

3/4

1.61

2-11/16

2

6-1/2

7/8

3-5/16

3-5/8

2.38

8

5

5/8

2.07

2-3/4

2-1/2

7-1/2

1

3-15/16

4-1/8

2.88

8

5-7/8

3/4

2.47

3

3

8-1/4

1-1/8

4-5/8

5

3.50

8

6-5/8

3/4

3.07

3-1/8

Титановый фланец для соединения внахлестку

от 1/2" до 24" NPS, класс от 150 до 300

image009(001)

Титановый фланец для отводной трубы класса 150

Фланец трубы с соединением внахлестку класса 150 из титана

Ном. Размер трубы

Диаметр фланца

Фланец Толстый

Диаметр ступицы На базе

Количество отверстий

Диам. болтов

Диам. болтового круга

Диаметр отверстия

Длина через концентратор

1/2

3-1/2

7/16

1-3/16

4

1/2

2-3/8

0.90

5/8

3/4

3-7/8

1/2

1-1/2

4

1/2

2-3/4

1.11

5/8

1

4-1/4

9/16

1-15/16

4

1/2

3-1/8

1.38

11/16

1-1/4

4-5/8

5/8

2-5/16

4

1/2

3-1/2

1.72

13/16

1-1/2

5

11/16

2-9/16

4

1/2

3-7/8

1.97

7/8

2

6

3/4

3-1/16

4

5/8

4-3/4

2.46

1

2-1/2

7

7/8

3-9/16

4

5/8

5-1/2

2.97

1-1/8

3

7-1/2

15/16

4-1/4

4

5/8

6

3.60

1-3/16

3-1/2

8-1/2

15/16

4-13/16

8

5/8

7

4.10

1-1/4

4

9

15/16

5-5/16

8

5/8

7-1/2

4.60

1-5/16

5

10

15/16

6-7/16

8

3/4

8-1/2

5.69

1-7/16

6

11

1

7-9/16

8

3/4

9-1/2

6.75

1-9/16

8

13-1/2

1-1/8

9-11/16

8

3/4

11-3/4

8.75

1-3/4

10

16

1-3/16

12

12

7/8

14-1/4

10.92

1-15/16

12

19

1-1/4

14-3/8

12

7/8

17

12.92

2-3/16

14

21

1-3/8

15-3/4

12

1

18-3/4

14.18

3-1/8

16

23-1/2

1-7/16

18

16

1

21-1/4

16.19

3-7/16

18

25

1-9/16

19-7/8

16

1-1/8

22-3/4

18.20

3-13/16

20

27-1/2

1-11/16

22

20

1-1/8

25

20.25

4-1/16

24

32

1-7/8

26-1/8

20

1-1/4

29-1/2

24.25

4-3/8

Титановый фланец внахлестку класса 300:

Фланец трубы с соединением внахлестку из титана класса 300

Ном. Размер трубы

Диаметр фланца

Фланец Толстый.

Диаметр ступицы На базе

Количество отверстий

Диам. болтов

Диам. болтового круга

Диаметр отверстия

Длина через концентратор

1/2

3-3/4

9/16

1-1/2

4

1/2

2-5/8

0.90

7/8

3/4

4-5/8

5/8

1-7/8

4

5/8

3-1/4

1.11

1

1

4-7/8

11/16

2-1/8

4

5/8

3-1/2

1.38

1-1/16

1-1/4

5-1/4

3/4

2-1/2

4

5/8

3-7/8

1.72

1-1/16

1-1/2

6-1/8

13/16

2-3/4

4

3/4

4-1/2

1.97

1-3/16

2

6-1/2

7/8

3-5/16

8

5/8

5

2.46

1-5/16

2-1/2

7-1/2

1

3-15/16

8

3/4

5-7/8

2.97

1-1/2

3

8-1/4

1-1/8

4-5/8

8

3/4

6-5/8

3.60

1-11/16

Классы и свойства

Титановый класс

Химический состав

Характеристики

1-й класс

R50250

Коммерчески чистый

C 0.10 макс.
Fe 0.20 макс.
H 0.015 макс.
N 0.03 макс.
O 0.18 макс.
Ti оставшийся

МИН. РАСТЯЖЕНИЕ 35 KSI
МИН. РЕЗУЛЬТАТ 25 тыс. Фунтов на квадратный дюйм
ТВЕРДОСТЬ 14,9
МОДУЛЬ РАСТЯЖЕНИЯ 103 ГПА
ПАЙС ПУАССОНА 0.34-0.40

2 класс

R50400

Коммерчески чистый

C 0.10 макс.
Fe 0.30 макс.
H 0.015 макс.
N 0.03 макс.
O 0.25 макс.
Ti оставшийся

МИН. РАСТЯЖЕНИЕ 50 KSI
МИН. РЕЗУЛЬТАТ 40 тыс. Фунтов на квадратный дюйм
ТВЕРДОСТЬ 14,9
МОДУЛЬ РАСТЯЖЕНИЯ 103 ГПА
ПАЙС ПУАССОНА 0.34-0.10

5 класс

R56400

Ти-6Ал-4В

АИ 5,5-6,75 макс.
C 0.10 макс.
Fe 0.40 макс.
H 0.015 макс.
N 0.05 макс.
O 0.20 макс.
V 3.5-4.5
Ti оставшийся

МИН. РАСТЯЖЕНИЕ 130 KSI
МИН. РЕЗУЛЬТАТ 120 тысяч фунтов на квадратный дюйм
ТВЕРДОСТЬ 16,4
МОДУЛЬ РАСТЯЖЕНИЯ 114 ГПА
РАЙОН ПУАССОНА 0.30-0.33

7 класс

R52400

Ti-0.15Pd

Pd 0.12-0,25 макс.
C 0.10 макс.
Fe 0.30 макс.
H 0.015 макс.
N 0.03 макс.
O 0.25 макс.
Ti оставшийся

МИН. РАСТЯЖЕНИЕ 50 KSI
МИН. РЕЗУЛЬТАТ 40 тыс. Фунтов на квадратный дюйм
ТВЕРДОСТЬ 14,9
МОДУЛЬ РАСТЯЖЕНИЯ 103 ГПА
ПАЙС ПУАССОНА 0.37

9 класс

R56320

Ти-3Ал-2,5В

АИ 2,5-3,5
C 0.05 макс.
Fe 0.25 макс.
H 0.013 макс.
N 0.02 макс.
O 0.12 макс.
V 2.0-3.0
Ti оставшийся

МИН. РАСТЯЖЕНИЕ 90 KSI
МИН. РЕЗУЛЬТАТ 70 тыс. Фунтов на квадратный дюйм
ТВЕРДОСТЬ 13.0
МОДУЛЬ РАСТЯЖЕНИЯ 107 ГПА
ПАЙС ПУАССОНА 0.34

12 класс

R53400

Ti-0.3Mo-0.8Ni

C 0.08 макс.
Fe 0.30 макс.
H 0.0135 макс.
Пн 0.2-0.4
N 0.03 макс.
O 0.25 макс.
Ti оставшийся

МИН. РАСТЯЖЕНИЕ 70 KSI
МИН. РЕЗУЛЬТАТ 50 тыс. Фунтов на квадратный дюйм
ТВЕРДОСТЬ 14,9
МОДУЛЬ РАСТЯЖЕНИЯ 103 ГПА
ПАЙС ПУАССОНА 0.28

Применение титановых фланцев и смежные отрасли

● Соедините трубы, насосы, клапаны и другие компоненты трубопровода вместе, чтобы создать сеть трубопроводов.

● Раздельные сети трубопроводов для облегчения осмотра и очистки

● Очистка воды

● Опреснение

● Производство электроэнергии

● морской

● Химическая обработка

● Разведка нефти и газа


горячая этикетка : титановые фланцы, Китай, поставщики, купить, продать, производство Китай

Следующая статья:

Титановые фитинги для труб

Вам также может понравиться

(0/10)

clearall
